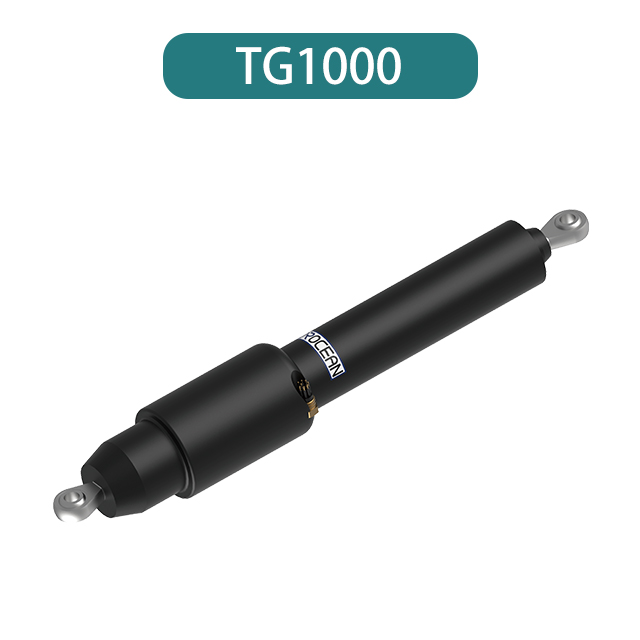

TG1000 水下推杆

大洋智能科技是深海动力专家,有40多款标准产品,包括但不仅限于导管推进器、无轴轮缘推进器、AUV推进器、深海电动舵机、深海电动推杆、AUV动力尾段等,可以满足水下航行器的绝大部分需求,欢迎联系我们,与我们洽谈您AUV和ROV的选型工作。
  • 320W/12-36V

  • 1000kgf

  • 40mm/s

  • 0-100mm

  • 1-0.5mm

  • 9.5-15kg/6.4-12kg

状态:

特征


水下推杆 TG1000  特征

线


 具有伸缩位置实时检测,伸缩位置断电记忆自锁。

 超高的重复精度。

●  可定制推杆长度。

 可选择RS485、RS422、CAN通讯等控制方式,支持用户通过软件命令自定义产品通讯地址和终端 电阻阻值。

 内置过温、限流、堵转保护功能,支持用户通过程序命令复位保护功能。



参数


水下推杆 TG1000 参数

线


技术参数




推力/速度



1000kg

40mm/s



功率/电压



500W

12~36VDC



行程/精度


0~100mm

1~0.5mm





控制/反馈



①CAN

②RS485/RS422



辅助功能



①位置断位自锁  (标配)

②位置断位记忆(配配)

③电子限位(选配)




材质 环境 驱动位置   压力 工作深度 空气/水中的重量 水密连接器型号
铝合金 淡水 驱动内置 壳体耐压   0~300m 9.5kg/6.4kg 12~36VDC(微小型6芯)
钛合金 海水 驱动内置 壳体耐压

0~300m

11kg/7.7kg 12~36VDC(微小型6芯)
不锈钢 淡水 驱动内置 壳体耐压 0~300m 15kg/12kg 12~36VDC(微小型6芯)



控制接线说明


水下推杆 TG1000 控制接线说明

线



CAN控制接线说明



物品 定义
1 PGND
2 +VDC
3 SGND
4 +12VDC
5 CANH
6 CANL



RS485/422接线说明



物品 定义
1 PGND
2 +VDC
3 SGND
4 +12VDC
5 RS485/422-A
6 RS485/422-B





尺寸

水下推杆 TG1000  尺寸

线

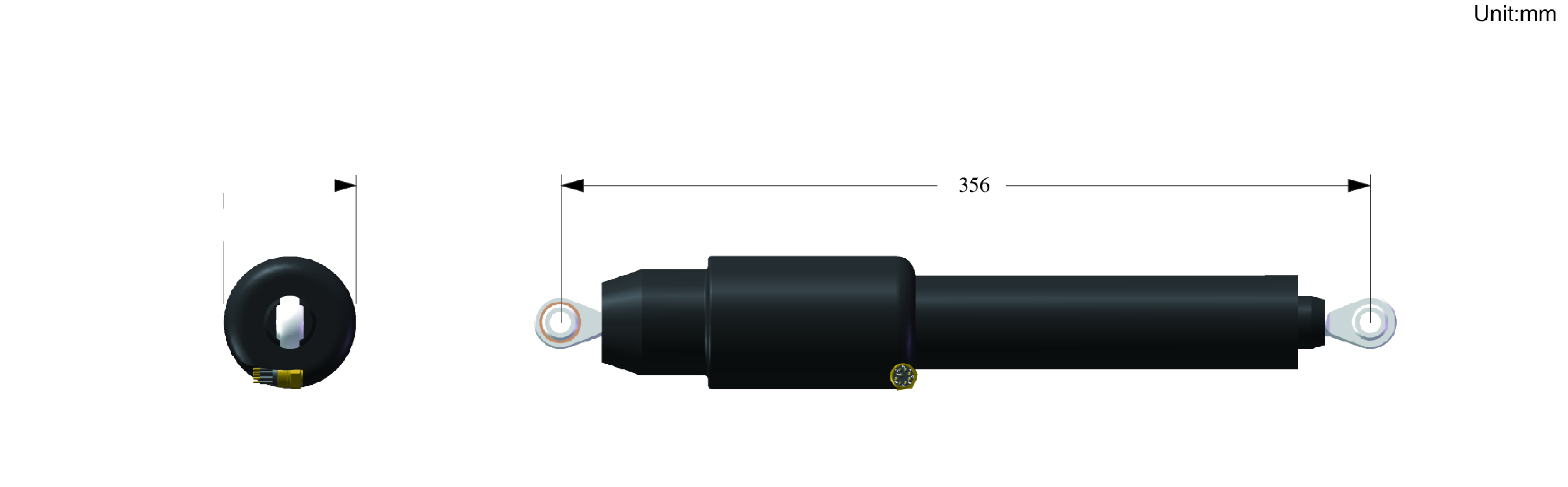

内置驱动版产品外形尺寸

尺寸内页-01
