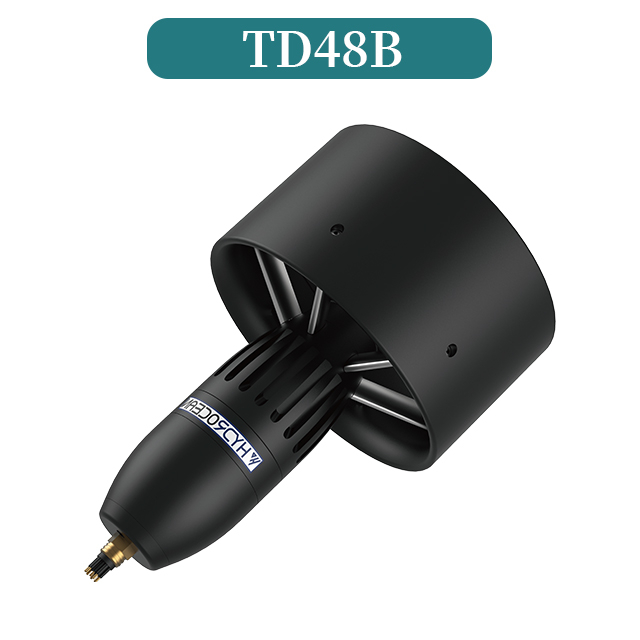

TD48B 导管推进器

大洋智能科技是深海动力专家,有40多款标准产品,包括但不仅限于导管推进器、无轴轮缘推进器、AUV推进器、深海电动舵机、深海电动推杆、AUV动力尾段等,可以满足水下航行器的绝大部分需求,欢迎联系我们,与我们洽谈您AUV和ROV的选型工作。
  • 72-300V

  • 48kgf/48kgf

  • 2200W

  • 6.8-9.1kg/3.7-5.2kg

  • 242mm/294-356mm

状态:

特征


导管推进器 TD48B  特征

线


 大深度,高效率,高可靠性,(高压版)常用于作业型ROV。

 可选择转速开环和转速闭环,转速闭环更有利于实现多台产品的高一致性性能表现。

●  可选择±5V模拟量电压信号,PWM信号控制电机旋转方向和速度,可选择脉冲信号和 0~5V 模拟量电压反馈电机速度。

 可选择RS485、RS422、CAN通讯方式控制电机旋转方向和速度,支持用户通过软件命令自定 义产品通讯地址和终端电阻阻值。

 可选择超长寿命版和低噪音版,支持推力重量、效率等性能表现指标优化,支持定制更高电压供电。

 内置过温、限流、堵转保护功能,支持用户通过程序命令复位保护功能。


参数


导管推进器 TD48B 参数

线





推力



向前推力 48kg

向后推力 48kg



转速/功率/电压



2000r/min

2.2kw

72~300VDC



控制方式



①±5V模拟量电压

②PWM

③CAN

④RS485/RS422





转速反馈方式



①0-5V模拟量电压

②脉冲信号

③CAN

④RS485/RS422



尺寸


外径242mm

长度294~356mm

注:不含链接器尺寸




材质 环境 驱动位置   耐压 工作深度 空气/水中的重量 水密连接器型号
铝合金 淡水 驱动内置 壳体耐压   0~850m 7.3kg/4.2kg 72~120VDC(微小型12芯) / 150~300VDC(微小型8芯)
钛合金 海水 驱动内置 壳体耐压

0~1500m

8.3kg/5.2kg 72~120VDC(微小型12芯) / 150~300VDC(微小型8芯)
铝合金 淡水 驱动外置 壳体耐压

0~850m

6.8kg/3.7kg 72~300VDC(微小型16芯)
钛合金 海水 驱动外置 壳体耐压

0~1500m

7.8kg/4.7kg 72~300VDC(微小型16芯)
钛合金 海水 驱动外置 充油补偿

0~6000米

9.1kg/4.7kg 72~300VDC(微小型充油16芯)
钛合金 海水 驱动外置 充油补偿

全海深

9.1kg/4.7kg 72~300VDC(标准型充油8芯)



充油补偿后的产品重量变化受油管长度的影响,油管每增加0.1m,其重量在空气中增加45g,在水中增加16g。

尺寸

导管推进器  TD48B  尺寸

线

内置驱动版产品外形尺寸

尺寸内页-01

外置驱动版产品外形尺寸

尺寸内页-02

性能表现


导管推进器  TD48B  性能表现

线


推力与螺旋桨转速关系 & 推力与输入功率关系



尺寸内页-03(22)

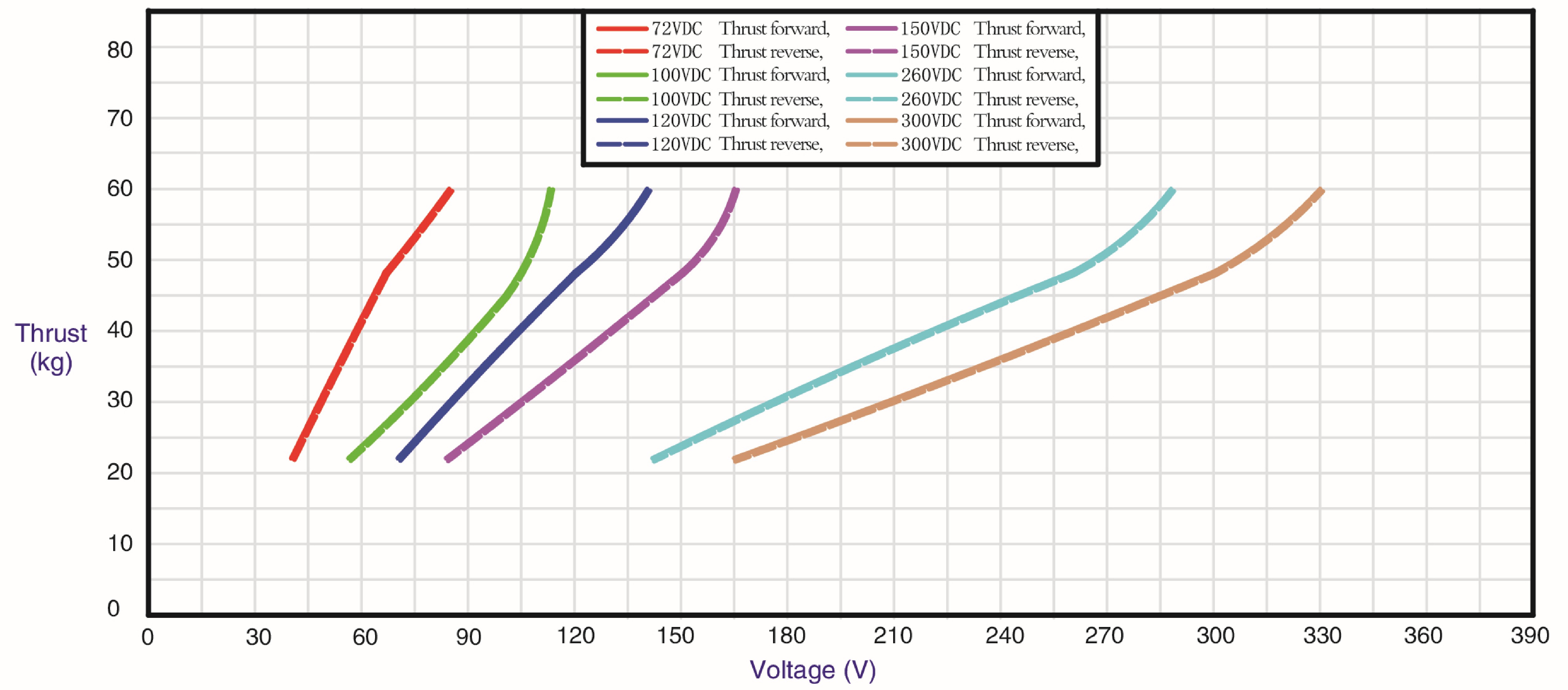

各电压等级螺旋桨在不同供电条件下的性能表现曲线



尺寸内页-04(22)
