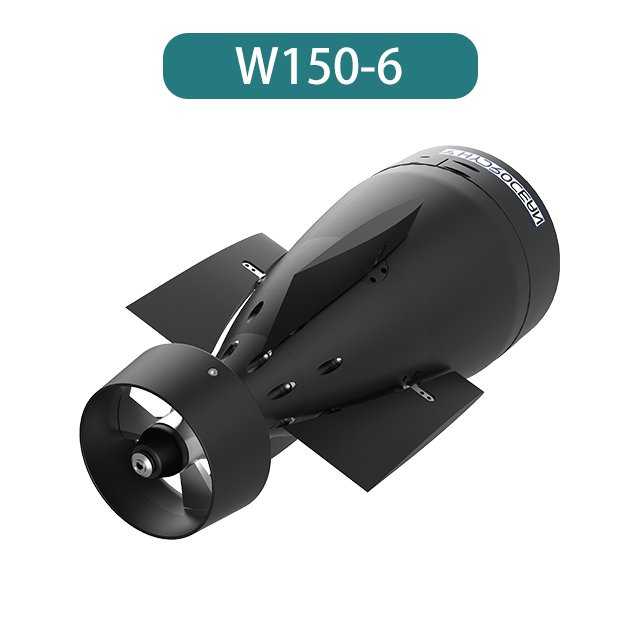

W150-6 AUV 动力段

大洋智能科技是深海动力专家，有40多款标准产品，包括但不仅限于导管推进器、无轴轮缘推进器、AUV推进器、深海电动舵机、深海电动推杆、AUV动力尾段等，可以满足水下航行器的绝大部分需求，欢迎联系我们，与我们洽谈您AUV和ROV的选型工作。

电压：
24-300V
口径/L：
150mm/400mm
高度宽度：
105mm/158mm
功率：
500W
航速正向推力2节/4节：
7kgf/6kgf


状态：



询价

特征

AUV 动力段 W150-6 特征

● 适用作于0-6节150口径AUV主推进器。

● 可选择集成式推进器，集成式推进器可以控制并反馈电机的转速和舵机的角度。

● 经过水动力优化后的可调节导流罩支架，可以有效减少横滚力矩。

● 舵盘有防撞设计。

● 可定制光纤出口。

● 可进行效率、航速和噪音等指标优化。

参数

AUV 动力段 W150-6 参数

推进器参数

推力

2节航速正向推力7kg

4节航速正向推力 6 kg

6节向前推力5kg

转速/功率/电压

2950r/min

500W

24~300VDC

控制方式

①±5V模拟量电压

②PWM

③CAN

④RS485/RS422

转速反馈方式

①0-5V模拟量电压

②脉冲信号

③CAN

④RS485/RS422

尺寸

口径150mm

长度400mm

注：不含链接器尺寸

舵机参数

扭矩/转速/角度

扭矩 2Nm

转速 300°/s

角度 ±30°

舵机电压

12~24VDC

控制/反馈

①PWM

②CAN

③RS485/RS422

辅助功能

①带电自锁

②断电自锁

③减速&扭矩（可选）

④一拖四控制（可选）

舵板尺寸

舵高 105mm

舵宽 158mm

尺寸

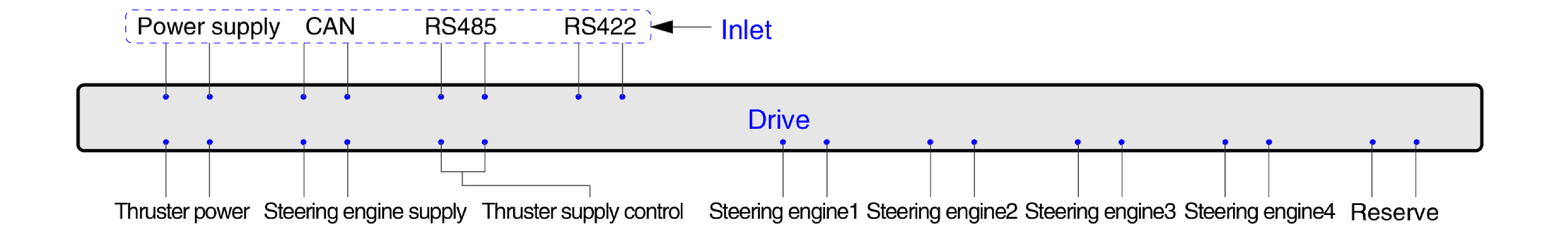

接线定义

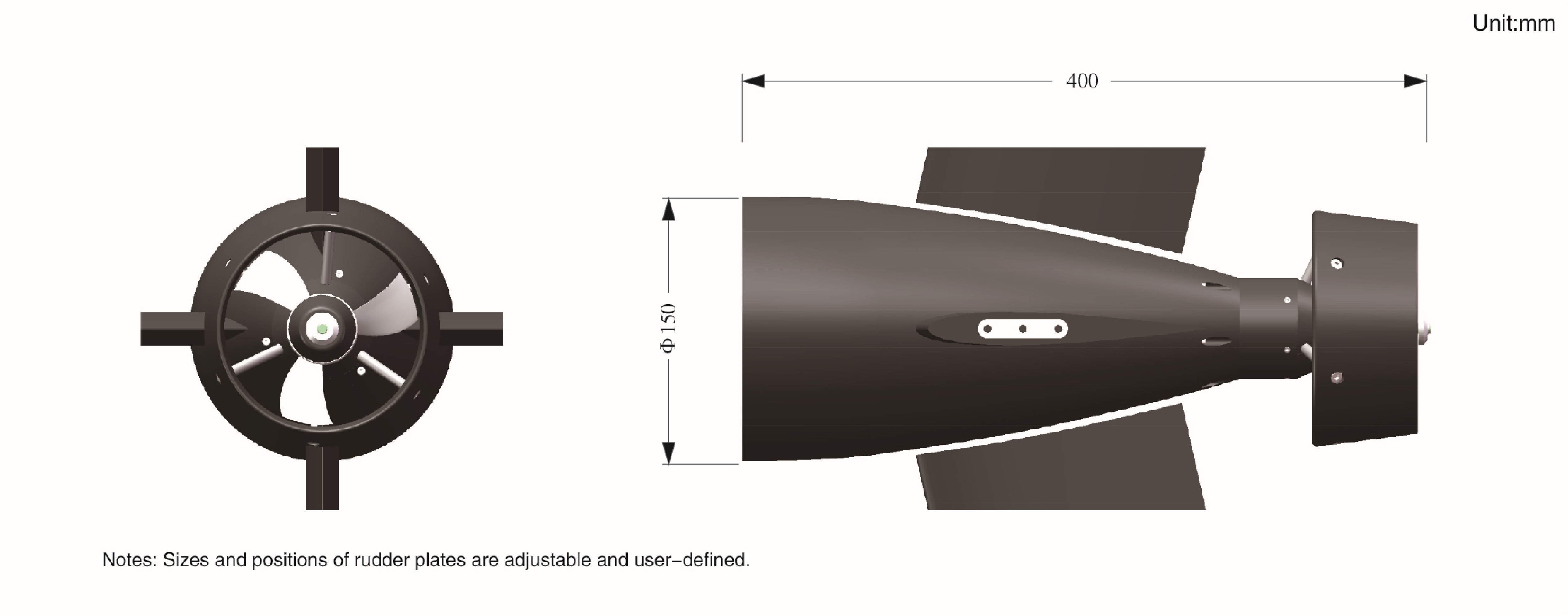

AUV 动力段 W150-6 尺寸

尺寸

W150-6 (1)

表现

AUV 动力段 W150-6 性能表现

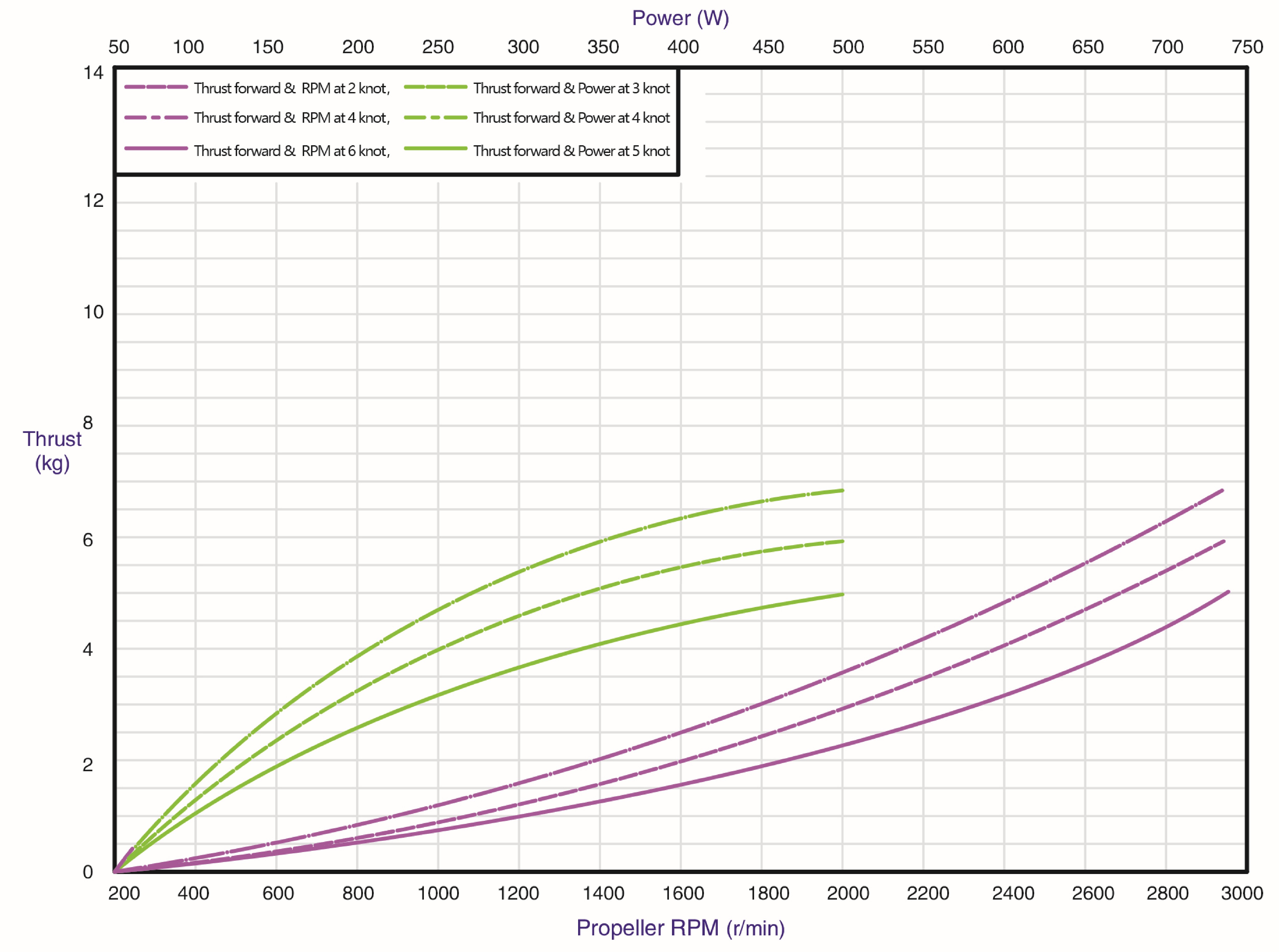

推力与螺旋桨转速关系 & 推力与输入功率关系

尺寸内页-02(40)

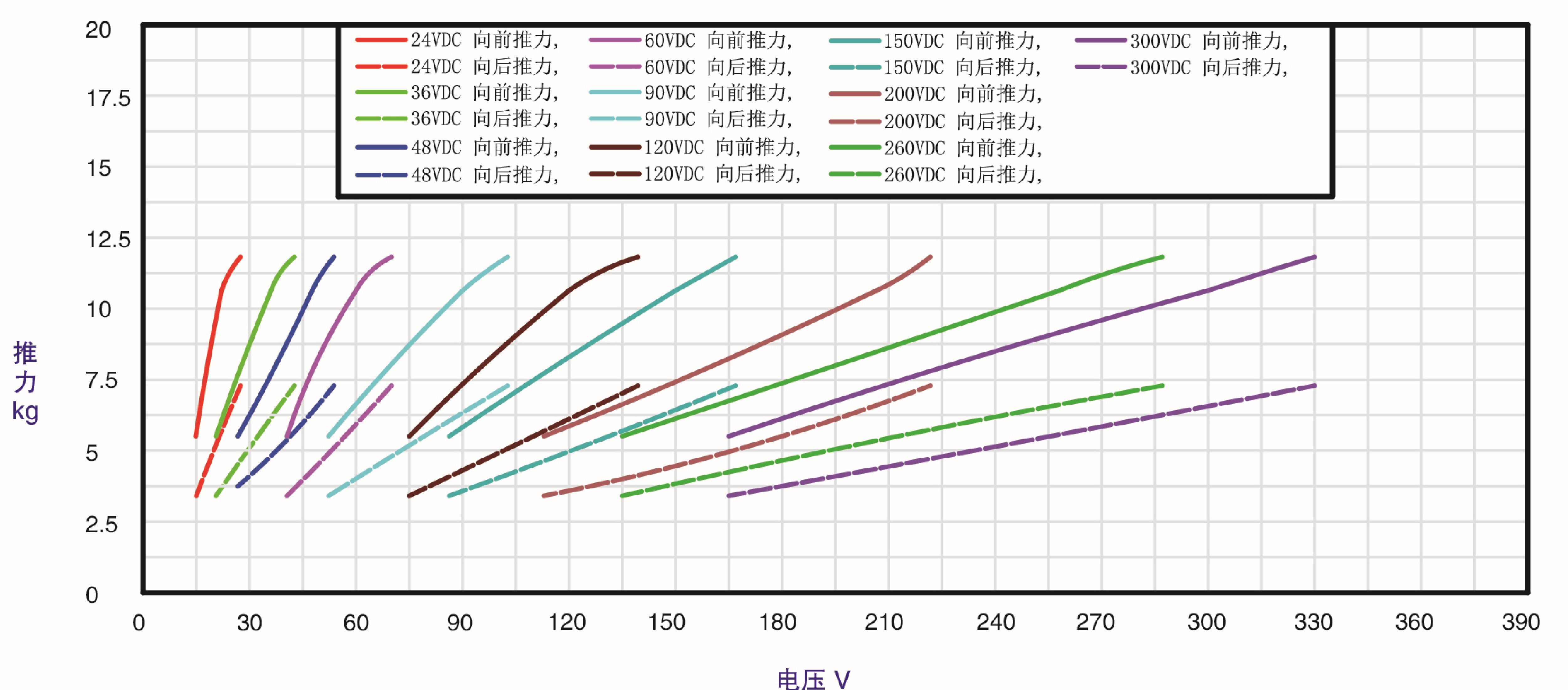

各电压等级螺旋桨在不同供电条件下的性能表现曲线

尺寸内页-03(31)

下载

AUV 动力段 W150-6 下载

W150-6深海AUV动力段产品参数单页-中文版.pdf

W150-6 Subsea AUV Power Sections Product Specification Sheet-English Version.pdf
