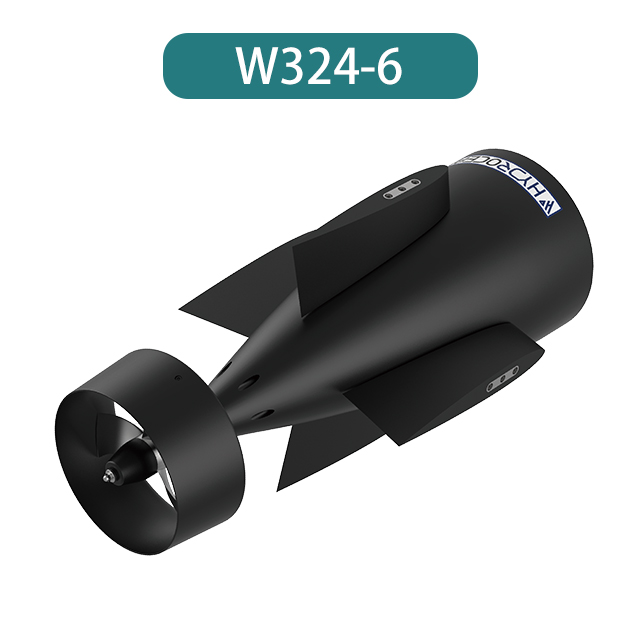

W324-6 AUV 动力段

大洋智能科技是深海动力专家,有40多款标准产品,包括但不仅限于导管推进器、无轴轮缘推进器、AUV推进器、深海电动舵机、深海电动推杆、AUV动力尾段等,可以满足水下航行器的绝大部分需求,欢迎联系我们,与我们洽谈您AUV和ROV的选型工作。
  • 48-300V

  • 227mm/340mm

  • 324mm/900mm

  • 950W

  • 23kgf/18kgf

状态:

特征


AUV 动力段 W324-6  特征

线


 适用作于0-6节324口径AUV主推进器。

 可选择集成式推进器,集成式推进器可以控制并反馈电机的转速和舵机的角度。

●  经过水动力优化后的可调节导流罩支架,可以有效减少横滚力矩。

●  舵盘有防撞设计。

 可定制光纤出口。

 可进行效率、航速和噪音等指标优化。



参数


AUV 动力段 W324-6 参数

线



推进器参数




推力



2节航速正向推力23kg

4节航速正向推力 18 kg

6 节时向前推力 15 kg



转速/功率/电压



880r/min

950W

48~300VDC



控制方式



①±5V模拟量电压

②PWM

③CAN

④RS485/RS422





转速反馈方式



①0-5V模拟量电压

②脉冲信号

③CAN

④RS485/RS422



尺寸


口径324mm 长度900mm

注:不含链接器尺寸





舵机参数




扭矩/转速/角度



扭矩 20Nm

转速 90°/s

角度 ±30°




舵机电压



24~48VDC



控制/反馈



①PWM

②CAN

③RS485/RS422





辅助功能



①带电自锁

②断电自锁

③减速&扭矩(可选)

④一拖四控制(可选)



舵板尺寸


舵高 227mm

舵宽 340mm





尺寸

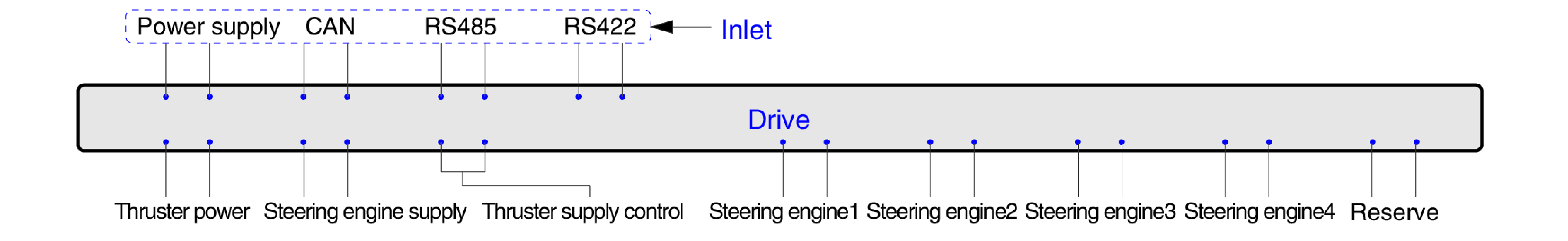

接线定义



W324-6 (4)



AUV 动力段 W324-6  尺寸

线


尺寸



W324-6 (1)




表现


AUV 动力段 W324-6  性能表现

线


推力与螺旋桨转速关系 & 推力与输入功率关系



尺寸内页-02(44)


各电压等级螺旋桨在不同供电条件下的性能表现曲线



尺寸内页-03(34)
