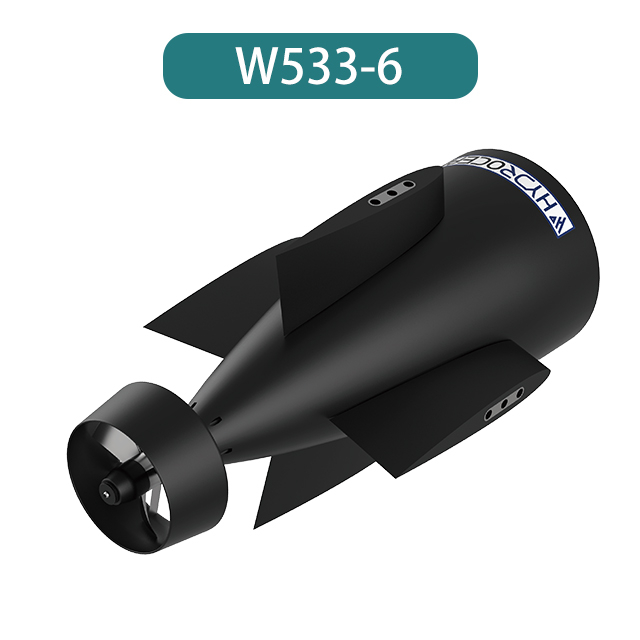

W533-6 AUV 动力段

大洋智能科技是深海动力专家,有40多款标准产品,包括但不仅限于导管推进器、无轴轮缘推进器、AUV推进器、深海电动舵机、深海电动推杆、AUV动力尾段等,可以满足水下航行器的绝大部分需求,欢迎联系我们,与我们洽谈您AUV和ROV的选型工作。
  • 260-330V

  • 533mm/1500mm

  • 373mm/560mm

  • 4500W

  • 90kgf/75kgf

状态:

特征


AUV 动力段 W533-6  特征

线


 适用作于0-6节533口径AUV主推进器。

 可选择集成式推进器,集成式推进器可以控制并反馈电机的转速和舵机的角度。

●  经过水动力优化后的可调节导流罩支架,可以有效减少横滚力矩。

●  舵盘有防撞设计。

 可定制光纤出口。

 可进行效率、航速和噪音等指标优化。



参数


AUV 动力段 W533-6 参数

线



推进器参数




推力



2节航速正向推力90kg

4 节向前推力 75 kg

6节向前推力55kg



转速/功率/电压



800r/min

4.5kw

260~330VDC



控制方式



①±5V模拟量电压

②PWM

③CAN

④RS485/RS422





转速反馈方式



①0-5V模拟量电压

②脉冲信号

③CAN

④RS485/RS422



尺寸



口径533mm

长度1500mm

注:不含链接器尺寸





舵机参数




扭矩/转速/角度



扭矩 30Nm

转速 90°/s

角度 ±30°




舵机电压



24~48VDC



控制/反馈



①PWM

②CAN

③RS485/RS422





辅助功能



①带电自锁

②断电自锁

③减速&扭矩(可选)

④一拖四控制(可选)



舵板尺寸


舵高 373mm

舵宽 560mm



尺寸

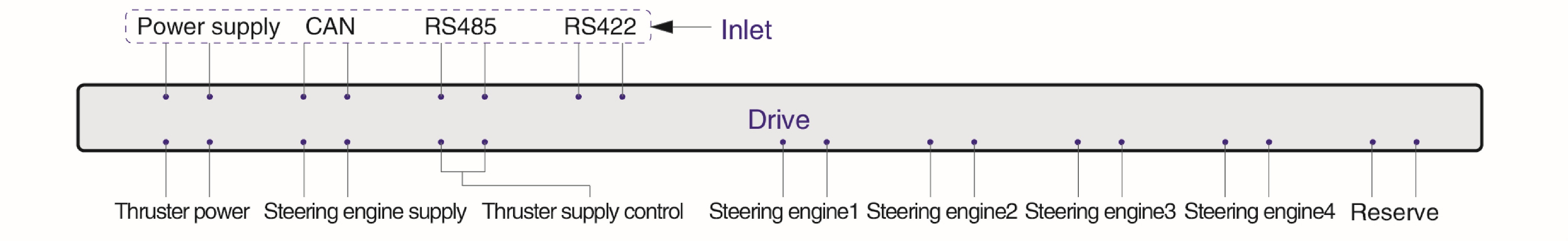

接线定义



W533-6 (4)

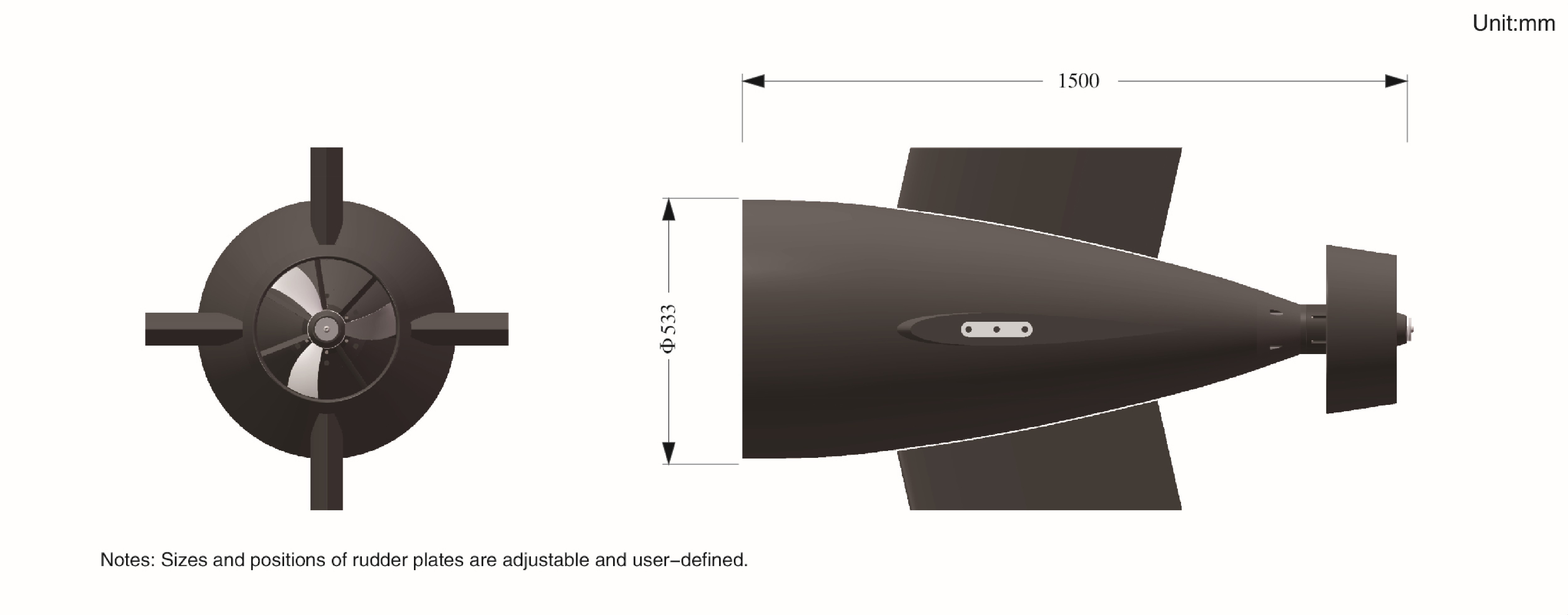

AUV 动力段 W533-6  尺寸

线


尺寸




W533-6 (1)



表现


AUV 动力段 W533-6  性能表现

线

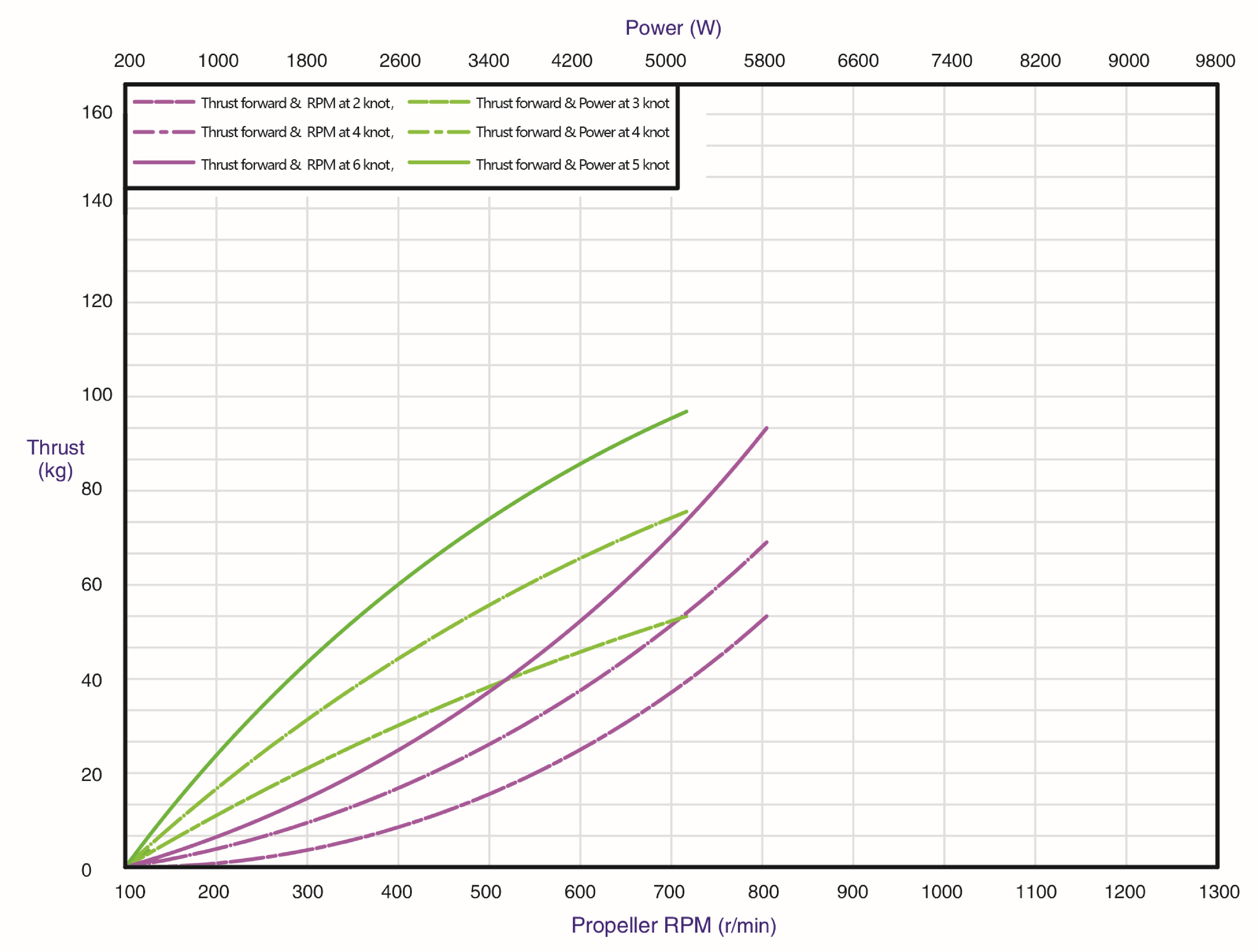

推力与螺旋桨转速关系 & 推力与输入功率关系


尺寸内页-02(46)

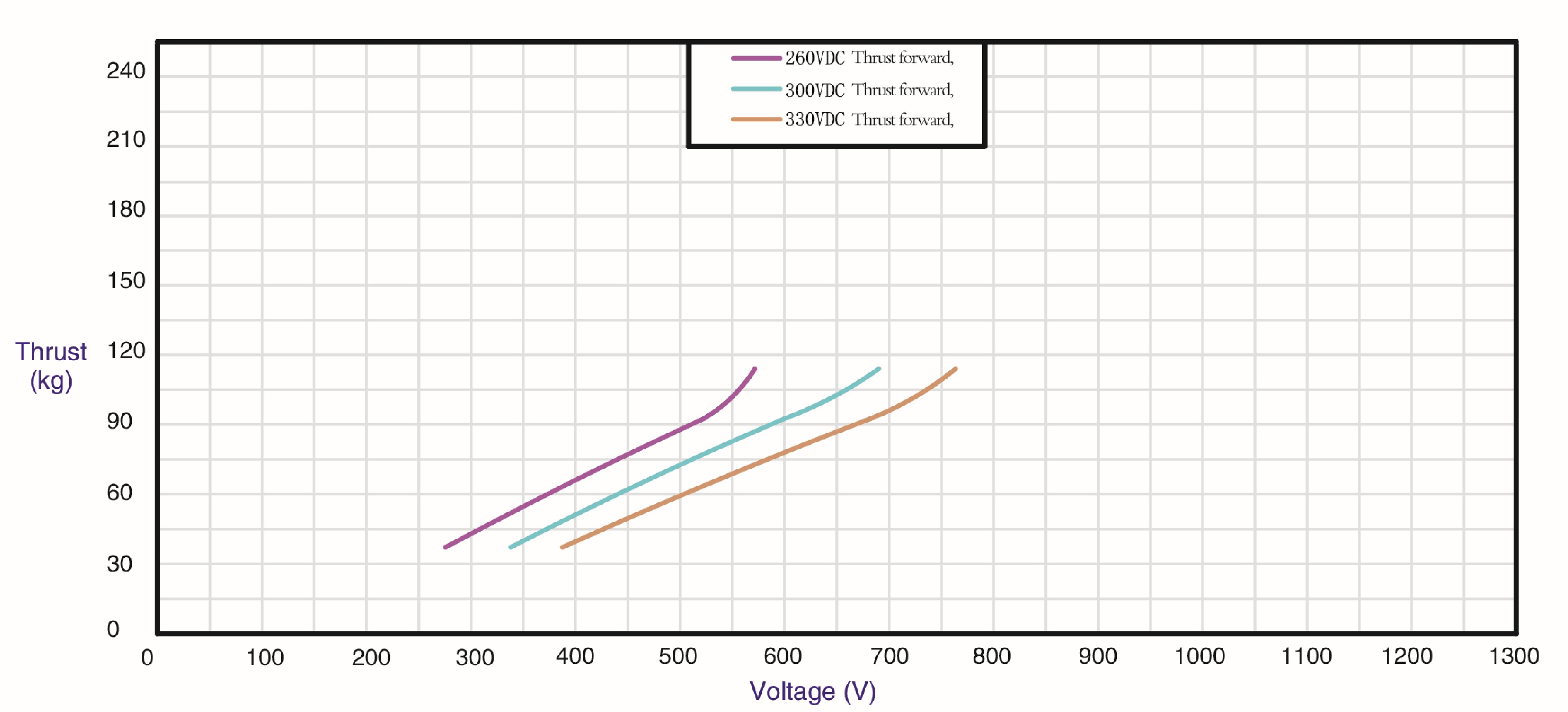

各电压等级螺旋桨在不同供电条件下的性能表现曲线



尺寸内页-03(35)
